Комбінована система обігріву: тепла підлога та радіатори

У сучасному житлі комфорт та енергоефективність йдуть пліч-о-пліч. Ідеальне рішення, яке поєднує в собі переваги різних систем обігріву — це комплексне впровадження водяної теплої підлоги та радіаторів опалення. Така комбінована система дозволяє досягти ідеального мікроклімату в кожному приміщенні, економити ресурси та забезпечити максимальне зручне тепло.

Однак, ключ до успіху лежить у грамотному розділенні зон обігріву та правильному керуванні температурою за допомогою сучасних терморегуляторів. У цьому детальному посібнику ми розкриємо всі тонкощі планування, монтажу та експлуатації комбінованої системи для вашого будинку чи квартири.

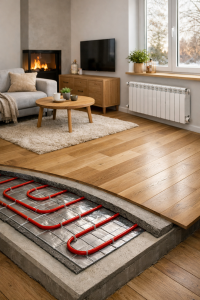

Філософія комбінованого обігріву: чому радіатори та тепла підлога працюють разом

Щоб зрозуміти суть комбінованого підходу, потрібно усвідомити принципову різницю між двома типами обігріву. Класичні радіатори опалення, будь то біметалеві радіатори, сталеві радіатори або сучасні алюмінієві радіатори, працюють за принципом конвекції. Вони нагрівають повітря, яке, піднімаючись, створює циркуляцію в кімнаті.

Це дозволяє швидко прогріти простір, що особливо важливо в періоди різкого похолодання. Однак такий спосіб може призводити до нерівномірного розподілу температури: тепло збирається під стелею, а в зоні перебування людей може бути прохолодніше.

Водяна тепла підлога функціонує за принципом випромінювання. Вона рівномірно нагріває всю площу підлоги, створюючи тепловий щит, від якого тепло підіймається вгору. Таке тепло вважається найбільш фізіологічно комфортним для людини, оскільки прогріває ноги та об'єкти, а не лише повітря.

Крім того, тепла підлога водяна працює при нижчій температурі теплоносія (зазвичай 35-45°C) порівняно з радіаторами (70-80°C), що вже є кроком до економії. Комбінація цих систем дає можливість використовувати кожну з них там, де вона найефективніша.

Принципові переваги гібридної системи для приватного будинку та квартири

Інтеграція теплої водяної підлоги та радіаторів в одну систему відкриває цілий спектр переваг.

• Підвищення загального комфорту. Ви можете влаштувати теплу підлогу в спальні, дитячій, ванній кімнаті або на кухні — там, де ви найбільше перебуваєте босоніж або прагнете затишку. Радіатори ж доцільно встановлювати в приміщеннях, де не планується постійне перебування людей, або де важлива швидкість нагріву, наприклад, у коридорах, гостинних, офісних зонах.
• Гнучкість у дизайні інтер'єру. Тепла підлога водяна повністю прихована, що звільнює простір біля стін та під вікнами для будь-яких дизайнерських рішень. Радіатори сьогодні також можуть бути стильними елементами декору, але їх місце розташування все ж обмежене.
• Енергоефективність. Правильно розрахована та збалансована система дозволяє використовувати низькотемпературний режим для теплої підлоги, що значно знижує витрати енергії, особливо при використанні з сучасними конденсаційними котлами або тепловими насосами, які досягають максимального ККД саме при низьких температурах теплоносія. Котел для такої системи може бути як газовий котел, так і електричний котел.
• Резервування та надійність. У разі виходу з ладу однієї з підсистем, інша зможе частково компенсувати тепловіддачу, не допускаючи повного замерзання приміщення.
• Оптимальний мікроклімат. Комбінація випромінювального та конвекційного тепла запобігає сухості повітря та циркуляції пилу, що важливо для людей з алергією.

Детальне планування зон обігріву: де та що встановлювати

Етап планування є найважливішим, оскільки саме тут визначається ефективність всієї системи. Неправильний розподіл може призвести до перевитрат енергії та дискомфорту. Розглянемо критерії вибору для кожного виду обігріву.

Вибір приміщень для теплої водяної підлоги

Тепла підлога під плитку — ідеальне рішення для ванної кімнати, санвузла та кухні. Плитка, хоча й холодна на дотик, чудово проводить тепло, швидко нагрівається та довго його утримує. Також водяна тепла підлога під плитку монтаж якої виконується в стяжку, забезпечує міцну та рівну основу для фінішного покриття.

У спальні або дитячій, де часто ходять босоніж або грають на підлозі діти, оптимальною буде тепла підлога під ламінат. Важливо вибрати спеціальний ламінат під теплу підлогу з відповідним маркуванням, щоб уникнути його деформації. Для вітальні можна розглянути варіант теплої підлоги під паркетну дошку, але тут потрібна особлива обережність у виборі матеріалу та контролі температури.

Для приміщень з невеликою площею або складною конфігурацією, де важко вписати радіатори, тепла підлога стає основним джерелом тепла. Також вона незамінна в приміщеннях з панорамними вікнами, де встановлення класичних батарей ускладнене або порушує естетику.

Важливо пам'ятати, що тепла підлога має інерційність — вона повільно нагрівається та остигає. Тому її не раціонально використовувати в приміщеннях, які потрібно прогрівати короткочасно, наприклад, у технічній кімнаті, де ви буваєте рідко.

Обґрунтування встановлення радіаторів опалення

Радіатори залишаються необхідними у кількох ключових випадках.

• Приміщення з високими тепловтратами: кутові кімнати, приміщення з великою площею вікон або поганою теплоізоляцією. Тут потрібна потужність та швидкість, які забезпечують сталеві радіатори опалення або біметалеві радіатори.
• Будинки з перервами в опаленні: радіатори можуть швидко підняти температуру після довгого періоду прохолоди, тоді як тепла підлога для цього потребує годин.
• Допоміжні приміщення: гардеробні, кладові, технічні кімнати, лоджії, де немає необхідності у постійному комфортному теплі від підлоги.
• Зона під вікнами: тут радіатори виконують критичну функцію теплової завіси, перешкоджаючи проникненню холодного повітря від скління всередину приміщення та усуваючи можливість утворення конденсату.

Таким чином, у багатьох приміщеннях може бути доцільним саме комбіноване використання: наприклад, у вітальні з великим вікном — тепла підлога по всій площі для базового комфортного тепла та один потужний радіатор під вікном для блокування холодного потоку та швидкого підігріву.

Технічна реалізація: вузли, колектори та схеми підключення

Для того щоб дві різні системи обігріву працювали гармонійно та не заважали одна одній, необхідна правильна технічна розв'язка. Серцем комбінованої системи є розподільчий колектор для теплої підлоги та окрема гілка для радіаторів, які можуть живитися від одного джерела тепла.

Роль змішувального вузла та гідравлічного розділення

Водяна тепла підлога підключається до котла через змішувальний вузол, основним завданням якого є зниження температури теплоносія, що йде від котла (70-80°C) до необхідних для підлоги 35-45°C. Це обов'язкова умова для довговічності покриття та комфорту.

Змішувальний вузол зазвичай включає циркуляційний насос, спеціалізований для теплої підлоги, та триходовий або двходовий клапан. Насос забезпечує необхідну циркуляцію теплоносія в довгих контурах теплої підлоги, незалежно від тиску в основній системі. Триходовий клапан, керований термоголовкою або сервоприводом, змішує гарячу воду з котла з охолодженою, що повертається з підлоги, досягаючи заданої температури.

Для радіаторної гілки такий вузол не потрібен, оскільки вони працюють на більш високій температурі. Обидві гілки — підлогова та радіаторна — повинні живитися паралельно через гідравлічний роздільник (гідрострілку) або безпосередньо від колектора котла, якщо його потужність дозволяє.

Гідрострілка виконує роль буферу, вирівнюючи тиск та температуру, що запобігає взаємному впливу контурів один на одного та забезпечує стабільну роботу кожного насоса в системі. Це особливо важливо для систем з декількома насосами та зонами.

Вибір труб та розрахунок контурів теплої підлоги

Для влаштування водяної теплої підлоги найчастіше використовуються спеціальні труби для теплої підлоги зшитий поліетилен (PEX) або металопластикові труби діаметром 16 або 20 мм. Такі труби гнучкі, довговічні, стійкі до корозії та відкладання накипу всередині. Наприклад, надійні рішення пропонують системи Kan-therm Press, Kan-therm Steel або Kan-therm Inox.

Важливим етапом є розрахунок труби на теплу підлогу. Для цього потрібно враховувати:

• Площа приміщення. Чим більша площа, тим більше контурів потрібно, щоб не перевищити максимальну довжину однієї петлі.
• Довжина контуру. Максимальна довжина одного контуру не повинна перевищувати 100 метрів для труби 16 мм, інакше втрати тиску будуть занадто великі, а насос не впорається з циркуляцією.
• Крок укладки. Крок укладки теплої підлоги зазвичай становить 15-20 см, але в зонах з великими тепловтратами (біля вікон, зовнішніх стін) його можна зменшити до 10 см для більшої тепловіддачі.
• Теплові втрати. Правильний розрахунок теплої підлоги повинен базуватися на детальному теплотехнічному розрахунку втрат для кожного приміщення.

Крім труб, для надійного захисту від протікання рекомендується використовувати системи «Антипотоп», які автоматично блокують подачу води в разі пошкодження контуру.

Інтелектуальне управління температурою: терморегулятори, термостати та зонування

Справжню ефективність та комфорт комбінованої системи розкриває сучасна автоматика. Можливість керувати температурою окремо в кожній кімнаті та в кожній зоні обігріву — це головний шлях до економії та ідеального мікроклімату.

Системи керування для теплої підлоги

Кожен контур водяної теплої підлоги на колекторі оснащується своїм сервоприводом, який керується кімнатним терморегулятором. Терморегулятор для теплої підлоги встановлюється в кожному приміщенні, де є підлоговий обігрів. Він вимірює температуру повітря (або температуру підлоги за допомогою окремого датчика, закладеного в стяжку) та подає електричний сигнал сервоприводу на колекторі, відкриваючи або закриваючи подачу теплоносія в конкретний контур.

На ринку представлені різні типи терморегуляторів:

• Механічні терморегулятори: прості та надійні пристрої з ручним керуванням, де ви обертами колеса виставляєте бажану температуру.
• Електронні терморегулятори: мають цифровий дисплей, більш точні, дозволяють задавати температуру з кроком 0,5°C.
• Програмовані терморегулятори: дозволяють встановлювати температурний графік на тиждень, знижуючи температуру вночі або коли всі на роботі, що дає значну економію.
• Wi-Fi терморегулятори: найсучасніші моделі, які дозволяють керувати опаленням віддалено через додаток на смартфоні з будь-якої точки світу.

Керування радіаторами: термостатичні голівки та кімнатні термостати

Радіаторна гілка також потребує індивідуального контролю. На кожній батареї встановлюється терморегулятор на батареї — термостатична голівка. Вона реагує на зміну температури повітря навколо себе та автоматично обмежує або збільшує потік води через радіатор, підтримуючи заданий рівень комфорту.

Для більш точного та централізованого керування всією системою можна встановити кімнатний термостат для котла. Цей прилад, розміщений в головному приміщенні (наприклад, у вітальні), зв'язується з котлом без проводів або по кабелю і диктує йому необхідну температуру в системі, виходячи із загальної картини тепла в будинку.

Наприклад, якщо сонце через вікно добре прогріло кімнату і тепла підлога вимкнулася, кімнатний термостат може подати сигнал котлу про зниження загальної температури теплоносія, не чекаючи, поки в інших кімнатах стане занадто спекотно. Це запобігає перегріву та марнотратству енергії.

Створення незалежних зон обігріву

Найпросунутіша та найефективніша схема передбачає створення повноцінних незалежних зон обігріву. Це досягається за допомогою спеціальних зонних клапанів або навіть окремих насосно-змішувальних вузлів для кожної зони.

Як це може виглядати на практиці:

• Зона 1: Перший поверх. Основне опалення — тепла підлога у всіх житлових кімнатах та санвузлах.
• Зона 2: Другий поверх. Опалення за допомогою радіаторів у спальнях та кабінеті.
• Зона 3: Господарські приміщення. Окремий контур з радіатором у гаражі або бойлерній.

Кожна зона живиться від загальної гідрострілки і має свій терморегулятор (або навіть свій невеликий котел), який керує зонним клапаном або насосом. Головний котел при цьому працює за запитом найбільш «холодної» зони. Така система максимально економна та комфортна, оскільки дозволяє повністю відключати опалення в невикористовуваних частинах будинку (наприклад, на першому поверсі вночі) без шкоди для інших зон.

Підбір обладнання та його взаємодія

Успіх комбінованої системи залежить від гармонійного поєднання всіх її компонентів: джерела тепла, систем розподілу, приладів обігріву та автоматики.

Вибір котла для комбінованої системи

Котел є серцем системи. Для комбінованого опалення найкраще підходять:

• Конденсаційні газові котли. Вони ідеальні для низькотемпературних систем, до яких належить тепла підлога, оскільки досягають максимального ККД (понад 100% за рахунок утилізації тепла конденсату) саме при температурі теплоносія 40-50°C.
• Теплові насоси повітря-вода. Найбільш економічне та екологічне рішення для будинків з добре утепленим контуром. Вони також працюють в оптимальному режимі з теплою підлогою. Можна використовувати в парі з котлом у якості бівалентної системи.
• Електричні котли. Хороший варіант для невеликих будинків або там, де немає доступу до газу. Для підвищення економічності можна поєднувати з бойлером для нагріву води та використанням нічного тарифу.

Потужність котла повинна розраховуватися з урахуванням сумарних тепловтрат будинку та потужності, необхідної для підготовки гарячої води, якщо котел двоконтурний або працює з бойлером.

Додаткове обладнання для підвищення комфорту

Окрім основного обладнання, варто звернути увагу на додаткові рішення:

• Підлогові конвектори. Їх можна інтегрувати в систему як альтернативу радіаторам під панорамними вікнами. Вони приховані в підлозі та ефективно створюють теплову завісу. Ознайомитися з асортиментом можна в розділі підлогові конвектори.
• Теплі електричні мати. В окремих приміщеннях, де неможливо або невигідно прокладати водяний контур (наприклад, на балконі або у ванній після ремонту), можна використовувати нагрівальні мати як допоміжне джерело тепла.
• Системи дренажу. Для ванних кімнат важливо правильно підібрати душові трапи, які сумісні з улаштуванням теплої підлоги.

Грамотно спроектована та реалізована комбінована система «тепла підлога + радіатори» — це інвестиція в довготривалий комфорт, здоров'я та економію коштів на опаленні. Вона поєднує в собі краще з двох світів: здорове, комфортне тепло від підлоги та потужну, швидку допомогу від радіаторів саме там, де це критично необхідно.
