Система електричного підігріву підлоги — це складний організм, де кожен елемент виконує свою важливу функцію. Серцем цієї системи, безперечно, є терморегулятор. Це не просто вимикач із кнопкою, а розумний пристрій, який відповідає за енергоефективність, довговічність усієї конструкції та, звичайно, за ваш щоденний комфорт. Уявіть собі, що нагрівальний кабель для теплої підлоги працює безперервно, витрачаючи дорогоцінну електроенергію навіть тоді, коли в приміщенні вже досягнута ідеальна температура. Це не тільки неекономно, але й шкідливо для самого кабелю та покриття підлоги. Саме для запобігання таких ситуацій і потрібен якісний терморегулятор для теплої підлоги. Він постійно зчитує дані з датчика температури, порівнює їх із заданими вами параметрами та автоматично вмикає або вимикає підігрів. Сучасні електронні терморегулятори дозволяють програмувати роботу системи на тижні вперед, враховуючи ваш розклад, що дозволяє скоротити витрати на електроенергію до 30-40%. Чи то проста електрична тепла підлога під ламінатом, чи потужний кабель для теплої підлоги в стяжку, правильний вибір та підключення цього пристрою — запорука довгої та бездоганної роботи. Крім того, для складних систем, таких як водяна тепла підлога, використовуються спеціальні терморегулятори для водяної теплої підлоги, які керують не нагрівальним елементом, а сервоприводами, що регулюють подачу теплоносія в контури. Таким чином, незалежно від типу системи, підключення терморегулятора є найвідповідальнішим етапом, який вимагає розуміння принципів його роботи та дотримання чіткої послідовності дій.
Перш ніж перейти до безпосереднього монтажу, важливо зрозуміти, що терморегулятор — це ваше головне вікно в систему управління кліматом в будинку. Він забезпечує захист від перегріву, що особливо актуально для таких систем, як інфрачервона тепла підлога або кабель для теплої підлоги під плитку, де важливо не перевищувати певні температурні межі, щоб не пошкодити фінішне покриття. Сучасні термостати оснащені цілим арсеналом функцій: від захисту від замерзання, що незамінно для дачів, до режиму «відпустка», який підтримує мінімально необхідну температуру у ваше відсутності. Вибираючи пристрій, ви фактично визначаєте, наскільки «розумною» і економною буде ваша тепла підлога. Тому варто звертати увагу не лише на ціну, але й на функціонал, максимальне навантаження, з яким він може працювати, та тип інсталяції (внутрішній або накладний). Правильний підхід на етапі вибору значно полегшить подальше підключення терморегулятора та забезпечить бездоганну роботу на довгі роки.
Успіх усього проєкту залежить від ретельної підготовки. Перш ніж взяти в руки інструменти, необхідно виконати три ключові завдання: вибрати відповідний терморегулятор для теплої підлоги, визначитися зі схемою підключення та підготувати всі необхідні матеріали та інструменти. На ринку представлено безліч моделей, від простих механічних до складних електронні терморегулятори з Wi-Fi керуванням. Ваш вибір повинен ґрунтуватися на типі системи (електричний підігрів підлоги або тепла підлога водяна), потужності нагрівального елемента та бажаному рівні комфорту. Наприклад, для невеликого приміщення з підігрівом підлоги електричним кабелем підійде стандартна модель на 16А, тоді як для великих площ може знадобитися пристрій на 20А або навіть підключення через магнітний контактор.
Далі необхідно вивчити електричну схему, яка зазвичай наводиться в інструкції до терморегулятора на теплу підлогу. Незважаючи на різноманіття моделей, загальний принцип залишається незмінним: до пристрою підводиться фаза, нуль і заземлення від квартирного щитка, а також виходи від нагрівального елемента (нагрівальний кабель для теплої підлоги в стяжку або інфрачервону плівку) та датчика температури. Дуже важливо заздалегідь визначити, який кабель для теплої підлоги ви використовуєте, оскільки від його опору та конструкції залежать налаштування та коректність роботи системи. Якщо ви плануєте купити кабель для теплої підлоги, обов’язково звертайте увагу на його технічні характеристики – потужність, опір, довжину – і переконайтеся, що вони сумісні з обраним терморегулятором.
Для якісного та безпечного монтажу вам знадобиться певний набір інструментів. Ось приблизний перелік: індикаторна викрутка або мультиметр для перевірки наявності напруги, стриппери для зняття ізоляції з проводів, монтажний ніж, пасатижі, кусачки, викрутки різного розміру, дриль із коронкою для створення ніші плі встановлення терморегулятора (якщо вибрана внутрішня модель), а також штукатурна суміш для закладання стакана. З матеріалів, окрім самого термостата для теплої підлоги та електричного кабелю для теплої підлоги, необхідно мати монтажний дріт для укладання в штроби, клемні затискачі або самозахопні клеми (часто йдуть у комплекті з терморегулятором), термотрубку для ізоляції з'єднань, а також монтажну коробку (підрозетник). Якщо ви монтуєте систему, де використовується нагрівальний кабель для теплої підлоги в комбінації з іншими типами обігріву, важливо мати чітку схему їх підключення, щоб уникнути перевантаження мережі. Правильна підготовка заощадить вам масу часу та нервів на етапі безпосереднього виконання робіт і зведе до мінімуму ризик помилок.
Коли всі підготовчі роботи завершені, можна переходити до найвідповідальнішого етапу – безпосереднього монтажу та комутації проводів. Цей процес вимагає акуратності та неухильного дотримання правил електробезпеки. Перш за все, необхідно відключити живлення на електричному щитку, щоб гарантовано працювати без напруги.
Для внутрішнього терморегулятора для теплої підлоги необхідно заздалегідь підготувати отвір у стіні, аналогічний для встановлення звичайної розетки, та пробити штроби для підведення кабелів живлення, нагрівального елемента та датчика температури. Датчик температури поміщається в спеціальну гофровану трубку, яка закінчується між витками кабелю для теплої підлоги. Це важлива запобіжна міра, яка дозволить у разі виходу датчика з ладу витягнути його та замінити, не руйнуючи стяжку або плитковий клей. Трубка з датчиком прокладається до місця встановлення терморегулятора по найкоротшому шляху, уникаючи різких згинів. Паралельно до неї в штробі прокладаються монтажні кінці нагрівального кабелю для теплої підлоги. Холодні кінці (звичайні мідні проводи), що йдуть від самого кабелю для теплої підлоги під плитку або іншого нагрівача, також підводяться до терморегулятора. Важливо, щоб під час укладання не було пошкоджень ізоляції, а місце з'єднання гріючої та холодної жил (муфта) було надійно загерметизовано та знаходилось у товщі підлоги.
Коли всі дроти підведені до монтажної коробки, можна починати підключення. Для цього знімаємо лицьову панель терморегулятора, щоб отримати доступ до клемної колодки. На ній завжди є позначення:
-
L та N – клеми для підключення фази та нуля від мережі живлення.
-
L1 та N1 (або Load) – клеми для підключення нагрівального елемента (нагрівальний кабель для теплої підлоги).
-
Кімната з символом датчика – клеми для підключення виносного датчика температури підлоги.

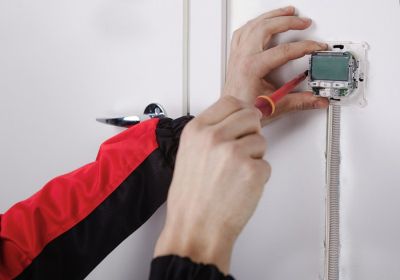

Фазу та нуль від мережі підключаємо до клем L і N відповідно. Аналогічно, два проводи від електричного кабелю для теплої підлоги підключаємо до клем L1 і N1. Проводи від датчика підключаються до відповідних клем; вони не мають полярності. Якщо у вашій системі є заземлення (провід жовто-зеленого кольору), його необхідно підключити до відповідної клеми (значок ⏚) як від мережі, так і від нагрівального кабелю, якщо він його має. Всі з'єднання повинні бути міцними, без виступаючих оголених частин дроту. Після цього дроти акуратно укладаються всередину коробки, після чого терморегулятор встановлюється на своє місце та фіксується.
Ні в якому разі не варто вмикати систему відразу після монтажу. Насамперед, необхідно ще раз візуально перевірити правильність усіх з'єднань, звірившись зі схемою. Далі, за допомогою мультиметра в режимі виміру опору, перевіряємо опір нагрівального кабелю для теплої підлоги в стяжку та опір датчика температури. Ці значення повинні відповідати паспортним даним, що вказані в технічній документації або на бірці виробника. Різкі відхилення свідчать про можливе пошкодження кабелю або датчика під час монтажу. Якщо все гаразд, можна подати живлення. Спочатку на екрані електронного терморегулятора з'явиться індикація, після чого слід встановити мінімальну температуру і спробувати увімкнути підігрів. Переконайтеся, що система реагує на команди, а індикатор роботи світиться. Перший повноцінний прогрів системи, особливо якщо це нова тепла підлога з кабелем у стяжці, слід проводити відповідно до інструкції виробника, щоб не пошкодити цементний розчин. Після цього ваша система готова до експлуатації, забезпечуючи довгі роки надійного та комфортного електричного підігріву підлоги.
