Повний посібник із складання та встановлення колектора для теплої підлоги

Водяна тепла підлога — це сучасне рішення для комфортного та економного опалення приватного будинку чи квартири. Його ефективність на 70% залежить від правильної роботи колекторної групи. Саме цей вузол розподіляє потік теплоносія та контролює температуру в кожному окремому контурі. Ця стаття — це вичерпна інструкція, яка детально пояснює кожен крок монтажу колектора, оптимізованого для роботи з надійними поліпропіленовими трубами KAN-therm PP. Ви дізнаєтеся про всі тонкощі процесу, від вибору комплектуючих до фінального запуску та балансування системи.

Функціональне призначення та внутрішня будова колекторного вузла

Колектор, часто званий «гребінкою», є центральним розподільним пунктом системи водяного обігріву підлоги. Його основним завданням є отримання гарячого теплоносія від джерела тепла, такого як газовий котел, електричний котел або тепловий насос повітря-вода, та його грамотний розподіл по всіх окремих опалювальних контурах, розташованих у різних кімнатах. Кожна петля з труби для теплої підлоги має свою довжину та теплове навантаження, тому без точного регулювання потоку в одній зоні може бути спекотно, а в інній — холодно.

Після того як теплоносій віддає тепло через стяжку та фінішне покриття (наприклад, плитку або ламінат під теплу підлогу), він охолоджується і повертається по зворотній лінії назад у колектор. Зворотна гребінка збирає цей охолоджений теплоносій і направляє його далі, назад до теплогенератора для повторного нагріву. Таким чином, колектор забезпечує замкнутий, рівномірно працюючий цикл.

Основні компоненти стандартної колекторної групи

Щоб зрозуміти процес монтажу, необхідно знати з чого складається система. Типовий колекторний вузол включає в себе наступні елементи:

• Дві горизонтальні труби-розподільники (гребінки): подавальна (з гарячою водою) та зворотна (з охолодженою). Виготовляються з нержавіючої сталі, латуні або композитних матеріалів.
• Регулюючі клапани або витратоміри: встановлюються на подавальну гребінку. Відповідають за кількісне регулювання потоку води в кожну окрему петлю. Можуть мати прозору колбу для візуального контролю витрати.
• Термостатистичні клапани з сервоприводами: монтуються на зворотну гребінку. Керуються сигналом від кімнатного терморегулятора для теплої підлоги або датчика температури, автоматично відкриваючись або закриваючись для підтримки заданої температури.
• Автоматичні повітрозбірники (крани Маєвського): стоять на кінцях кожної гребінки. Видаляють повітря, що накопичується в системі, запобігаючи утворенню повітряних пробок, які блокують циркуляцію.
• Дренажні зливні крани: розташовані в нижній частині колектора. Служать для спуску води з системи під час її обслуговування, ремонту або опресування.
• Манометри: показують тиск у подавальному та зворотному колекторах. Їх показники критично важливі для діагностики стану системи (наприклад, засорення фільтра).

Для систем, де температура води від котла значно вища за необхідну для теплої підлоги (наприклад, 75°C з котла проти 40°C для підлоги), обов'язково встановлюється насосно-змішувальний вузол. Він підмішує охолоджену воду зі зворотного потоку в гарячу подачу, досягаючи безпечної та комфортної температури теплоносія.

Детальна підготовка до початку монтажних робіт

Якість підготовки безпосередньо впливає на швидкість та успішність всього монтажу теплої підлоги водяної. Цей етап ніколи не варто недооцінювати або поспішати.

Проектування та розрахунок матеріалів

Перш ніж купити трубу для теплої підлоги або колектор, необхідно мати на руках технічний проект. Ідеальний варіант — замовити його у фахівця. Проект має включати в себе тепловий розрахунок приміщень, схему укладання петель з вказанням кроку, довжини кожного контуру, місце розташування колекторного шафа. Саме на основі цих даних визначається:

• Кількість виходів на колекторній групі (зазвичай від 2 до 12).
• Загальна довжина труби для теплої підлоги та її діаметр (частіше 16 мм або 20 мм).
• Необхідна продуктивність циркуляційного насоса.
• Потужність та тип джерела тепла (газовий котел, конденсаційний котел тощо).

Для розрахунку кількості труби можна скористатися спеціальними програмами або таблицями, але точніший результат дає професійне програмне забезпечення, яке враховує теплові втрати кімнати, тип покриття підлоги та бажаний тепловий комфорт.

Вибір та закупівля обладнання та комплектуючих

Основне правило — не економити на ключових вузлах. Колектор варто вибирати від відомого виробника, з металевими гребінками та якісними клапанами. Що стосується труб, то поліпропіленові труби KAN-therm PP з армувальним шаром є відмінним вибором для України. Їх переваги:

• Висока корозійна стійкість та стійкість до накипоутворення.
• Мінімальне лінійне розширення завдяки армуванню.
• Гладка внутрішня поверхня, що зменшує гідравлічний опір.
• Довгий строк служби, сумісність із різними типами теплоносіїв.
• Відносно невисока ціна за метр, що робить монтаж теплої підлоги під ключ більш доступним.

Окрім колектора та труби, вам знадобляться: утеплювач (пінополістирол або плівкова теплоізоляція під теплу підлогу), армувальна сітка або мати з фіксаторами для труби, демпферна стрічка, комплект для гідроізоляції, сам колекторний шаф, а також інструменти: апарат для зварювання поліпропілену, труборіз, розвідні та гаєчні ключі, рівень, перфоратор.

Поетапний процес монтажу та збирання колекторного вузла

Після того як всі матеріали закуплені, а труби розкладені та закріплені на підлозі, настає черга роботи з колектором.

Визначення місця та монтаж колекторного шафа

Шаф для колектора слід розташовувати максимально рівновіддалено від усіх опалювальних контурів, щоб довжина підвідних трас була приблизно однаковою. Це сприяє легшому майбутньому балансуванню. Зазвичай його встановлюють у коридорі, санвузлі, гардеробній або безпосередньо в котельні. Важливо забезпечити вільний доступ до нього для налаштування та обслуговування.

Шаф кріпиться до стіни за допомогою рівня та перфоратора. Його нижній край рекомендується розташовувати на висоті не менше 40-50 см від чистової підлоги для зручності підключення труб знизу та запобігання затопленню у разі аварії. Якщо шаф вбудовуваний, необхідно заздалегідь підготувати нішу відповідного розміру.

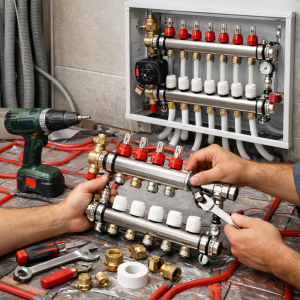

Збирання колекторної гребінки та установка її в шаф

Часто колектори постачаються у частково зібраному вигляді. Ваше завдання — встановити додаткові елементи, такі як регулюючі вентилі, заглушки на вільні виходи, повітрозбірники та зливні крани. При з'єднанні різьбових елементів обов'язково використовуйте сантехнічний лен (паклю) разом з спеціальною пастою або нитковим герметиком. Це гарантує надійне ущільнення без ризику пошкодження латуні при затягуванні.

Після складання гребінки встановіть її в шаф та зафіксуйте за допомогою штативних кріплень. Переконайтеся, що конструкція стоїть міцно, без перекосів. На цьому ж етапі до колектора, як правило, підключають циркуляційний насос (якщо він окремий) та термоголовку для керування сервоприводами.

Підключення магістральних труб та контурів теплої підлоги

Далі необхідно підвести до колектора дві основні труби від джерела тепла: пряму (подачу) та зворотну. Для їх підключення використовуються відповідні фітинги, часто це комбінація паяних з'єднань для поліпропілену та різьбових переходів. Якщо в системі передбачений насосно-змішувальний вузол, підключення йде через нього.

Найбільш трудомістка частина — підключення виходів самих петель теплої підлоги. Кожна труба, що виходить із підлоги, попередньо підрізається, щоб отримати рівний торець без задирок. На неї послідовно надягається гайка та обжимне кільце євроконусного з'єднання, після чого труба вставляється до упору в штуцер колектора. Потім гайка закручується вручну, а потім підтягується ключем приблизно на 1-1,5 оберти. Не потрібно застосовувати надмірне зусилля.

Дуже важливо відразу підписати кожну підключену петлю. Напишіть на спеціальній бірці або стрічці назву приміщення та довжину контуру (наприклад, «Вітальня — 85 м»). Це набагато прискорить та полегшить процес майбутнього балансування системи водяного опалення підлоги.

Гідравлічне випробування, запуск та тонке налаштування системи

Після завершення всіх механічних з'єднань, але до заливання стяжки, система повинна пройти обов'язкову перевірку — опресування.

Опресування системи підвищеним тиском

Ця процедура має на меті виявити можливі протікання в з'єднаннях та самій трубі. Система заповнюється водою, після чого за допомогою ручного опресувального насоса в ній створюється тиск, що перевищує робочий у 1.5-2 рази (зазвичай це 4-6 бар). Тиск уважно контролюється за манометрами на колекторі.

Система залишається під таким тиском мінімум на 24 години. Допустиме падіння тиску за цей час — не більше 0.5-1 бар, що може бути пов'язано з виділенням повітря та деформацією труб. Якщо тиск впав сильно, необхідно знайти та усунути причину. Тільки після успішного опресування можна переходити до влаштування стяжки.

Перший запуск та балансування потоків по контурах

Після повного затвердіння стяжки (через 28 днів для цементних розчинів) систему можна запускати в робочий режим. Запуск проводиться поступово. Спочатку заповніть систему водою, обережно видаляючи повітря через повітрозбірники на колекторі та радіаторах. Потім включіть котел на мінімальну температуру (близько 40°C) та циркуляційний насос.

Балансування — це налаштування витрати теплоносія через кожен контур так, щоб усі приміщення прогрівалися рівномірно. Воно проводиться за допомогою регулюючих клапанів або витратомірів на подавальній гребінці. Послідовність дій:

1. Відкрийте повністю всі регулюючі клапани та термостати.
2. Увімкніть насос на максимальну швидкість.
3. Спочатку налаштуйте найдовший контур. Обертанням шпинделя його клапана встановіть розраховану витрату (у л/хв).
4. Послідовно перекривайте клапани на більш коротких контурах, виставляючи пропорційно меншу витрату.
5. Після попереднього налаштування пройдіть по всіх приміщеннях через кілька годин роботи системи. Якщо десь холодніше, трохи додайте витрати в цьому контурі, а в найспекотнішому — зменшіть.

Інтеграція з автоматикою та терморегулюванням

Фінальний етап — підключення автоматики. На зворотну гребінку встановлюються сервоприводи, які з'єднуються проводами з кімнатними терморегуляторами або центральним контролером. Терморегулятор може керувати температурою по датчику температури повітря або датчику, закладеному в підлогу. Налаштуйте бажані температури в різних зонах. Сучасні програмовані терморегулятори дозволяють знижувати температуру вночі або коли ви на роботі, що дає значну економію на енергоносіях для газових або електричних котлів.

Експлуатаційне обслуговування та розв'язання типових проблем

Правильно змонтована система теплої підлоги з трубами KAN-therm PP працює надійно та потребує мінімального обслуговування. Однак декілька простих правил допоможуть продовжити її ресурс.

• Щорічний огляд: Перед початком опалювального сезону перевіряйте тиск у системі, роботу повітрозбірників, чистоту фільтра-грязьовика (його треба промити).
• Запобігання завоздушенню: Якщо якийсь контур перестав гріти, в першу чергу спробуйте спустити з нього повітря через спеціальний клапан на колекторі.
• Не різкі зміни температури: Намагайтеся не підвищувати різко температуру на котлі. Прогрівання масивної стяжки має бути поступовим, протягом кількох годин.
• Контроль тиску: Падіння тиску в системі нижче норми (наприклад, менше 1 бар) може вказувати на витік або несправність розширювального бака. Це вимагає негайної перевірки.

Якщо після балансування один контур значно холодніший за інші, і повітря з нього спущено, можливою причиною є засор фільтра перед колектором або механічне пошкодження (перетиск) труби під час заливання стяжки. Діагностика та усунення таких несправностей можуть вимагати участі фахівця.

Дотримуючись цих детальних інструкцій, ви зможете організувати правильний монтаж колекторного вузла, що стане запорукою довготривалої та ефективної роботи вашої системи водяної теплої підлоги по всій Україні. Для отримання якісних матеріалів та професійної консультації рекомендуємо звертатися до перевірених постачальників, які пропонують послугу тепла підлога під ключ.
