Як підключити статеві конвектори?

Підключення підлогових конвекторів: повне керівництво для створення ефективної системи обігріву

Організація комфортного та рівномірного опалення приміщення — це ключове завдання для кожного домовласника. Серед сучасних рішень особливе місце займають підлогові конвектори, які поєднують у собі елегантний дизайн, високу тепловіддачу та можливість інтеграції в різні інтер'єри.

Ці прилади стали справжньою знахідкою для приміщень з панорамними вікнами, де традиційні радіатори неможливо або небажано встановлювати. Якщо ви плануєте створити ефективну систему обігріву в своїй оселі, розгляньте варіант з підлоговими конвекторами, які можна придбати за вигідною ціною у різних регіонах України.

В нашому повному керівництві ми детально розглянемо всі етапи вибору, підключення та експлуатації цих пристроїв, щоб ви могли реалізувати проект самостійно або бути обізнаним замовником для фахівців.

Що таке підлогові конвектори та принцип їх роботи

Підлогові конвектори — це опалювальні прилади, призначені для вбудовування в підлогу або встановлення на її поверхню. Вони складаються з теплообмінника, зазвичай виконаного з міді та алюмінію для максимальної тепловіддачі, декоративної решітки, а також корпусу, який захищає внутрішні компоненти та спрямовує потік повітря.

Головною відмінністю цих пристроїв від класичних радіаторів є принцип конвекції: холодне повітря з кімнати засмоктується через нижні отвори решітки, нагрівається від теплообмінника та виходить через верхні щілини, створюючи постійну циркуляцію та рівномірний розподіл температури в усій площі приміщення.

Це особливо важливо для запобігання утворенню холодних зон біля вікон та дверей. Конструкція підлогових конвекторів дозволяє їм ефективно працювати в парі з різними джерелами тепла: газовими котлами, електричними котлами або навіть тепловими насосами.

Основні типи підлогових конвекторів та їх характеристики

На ринку представлено два основні типи пристроїв: конвектори з природною конвекцією та моделі з примусовою циркуляцією повітря за допомогою вбудованих вентиляторів.

• Моделі з природною конвекцією: Працюють повністю безшумно, оскільки рух повітря відбувається за рахунок різниці температур. Вони ідеально підходять для житлових кімнат, спалень та інших приміщень, де важлива тиша.
• Моделі з примусовою конвекцією (вентилятором): Мають значно вищу теплову потужність за рахунок інтенсивного прокачування повітря через теплообмінник. Це робить їх незамінними для приміщень з високими стелями або великою площею скління, таких як зимові сади, оранжереї або торгові зали.
• Водяні конвектори: Підключаються до загальної системи опалення будинку через труби. Їхня ефективність залежить від правильно підібраного газового котла або електричного котла, які забезпечують нагрів теплоносія.
• Електричні конвектори: Автономні прилади, що підключаються безпосередньо до електромережі. Їх зручно використовувати для додаткового обігріву окремих зон або там, де прокладання труб неможливе.

Вибір типу залежить від наявної інфраструктури, бюджету та енергоефективності. Багато користувачів в Україні обирають саме водяні системи завдяки їхній економічності при використанні конденсаційних котлів або котлів на альтернативному паливі.

Для квартир з централізованим опаленням важливо вибирати моделі, розраховані на робочий тиск системи. У приватних будинках, де тиск зазвичай нижчий, можна розглядати ширший спектр варіантів. Перед покупкою радимо проконсультуватися з фахівцями нашої компанії, щоб підібрати оптимальне рішення саме для ваших умов.

Детальний план підключення водяних підлогових конвекторів

Підключення водяних підлогових конвекторів до системи опалення потребує ретельного планування та дотримання певної послідовності дій. Цей процес можна умовно розділити на кілька ключових етапів: вибір місця розташування, підготовка ніш або монтаж корпусу, підведення труб, безпосереднє підключення приладу, опресовка та запуск системи.

Правильне виконання кожного кроку гарантує довгу та безвідмовну роботу опалення, а також дозволяє уникнути таких проблем, як повітряні пробки, нерівномірний прогрі або протікання. Першим і найважливішим кроком є проектування.

Необхідно визначити потрібну теплову потужність для кожного приміщення, враховуючи втрати тепла через вікна, стіни та стелю. На основі цих розрахунків підбирається модель конвектора з відповідною продуктивністю. Також на етапі проектування вирішується питання про маршрут прокладання труб.

Підготовка монтажного місця та установка корпусу

Для вбудованих моделей необхідно створити нішу в підлозі. Глибина та ширина ніші повинні точно відповідати габаритам корпусу конвектора, який зазвичай виготовляється з оцинкованої сталі. Важливо забезпечити рівну та міцну основу, часто для цього використовують бетонну стяжку.

• Крок 1: Розмітка. Відзначте на підлозі контури майбутньої ніші, додавши запас 5-10 мм по периметру для зручності встановлення корпусу.
• Крок 2: Виготовлення ніші. У готовій стяжці нішу вирізають за допомогою спеціального обладнання. У процесі чорнової підготовки підлоги короб формується одночасно з заливанням стяжки.
• Крок 3: Гідроізоляція. Якщо підлога знаходиться над житловими приміщеннями, рекомендується виконати гідроізоляцію ніші для захисту у разі аварійних протікань.
• Крок 4: Установка корпусу. Корпус конвектора встановлюють в нішу, вирівнюють за рівнем та фіксують. Простір між стінками корпусу та нішею можна заповнити монтажною піною для усунення вібрацій.

Якщо підлога вже готова, можна використовувати накладні моделі, які просто встановлюються на поверхню і підключаються до виведених труб. У будь-якому випадку необхідно дотримуватися відстані від приладу до стін та інших предметів, вказаних у інструкції виробника, для забезпечення вільної циркуляції повітря.

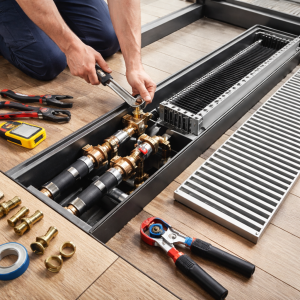

Після установки корпусу проводять монтаж теплообмінника. Він надійно кріпиться всередині корпусу за допомогою спеціальних кронштейнів. Далі настає черга підведення труб. Тут критично важливим є якість з'єднань. Для підключення використовують обтискні фітинги, прес-фітинги або, у випадку з поліпропіленовими трубами, зварювання.

Підведення труб та герметизація з'єднань

Кожне з'єднання має бути герметичним та витримувати робочий тиск системи. Для системи, що ховається в стяжку, критично важлива довговічність труби, оскільки доступ до неї для ремонту буде утруднений. Тому економія на якості труб та фітингів тут абсолютно не доречна.

Купити трубу для теплої підлоги або для розводки до конвекторів від перевірених виробників можна оптом і в роздріб. Бажано перед закриттям корпусу та декоративною решіткою провести опресовку системи підвищеним тиском, щоб переконатися у відсутності навіть найдрібніших протікань.

• Вибір труби: Для підведення найчастіше використовують металопластикові труби, труби зі зшитого поліетилену або мідні труби. Вони гнучкі, корозійностійкі та мають довгий термін служби.
• Монтаж підведення: Труби прокладають від колектора або основної магістралі до місця підключення конвектора. Якщо траса проходить у стяжці, трубу обов'язково поміщають у теплоізоляційну гільзу для компенсації теплового розширення.
• З'єднання з арматурою: На кінці підведення встановлюють відповідні фітинги для підключення до запірних вентилів конвектора. Часто використовують роз'ємні з'єднання типу "американка" для полегшення майбутнього демонтажу.

Цю послугу монтажу часто пропонують професійні бригади по всій території України. Правильне підведення є основою для надійної роботи всього контуру опалення на довгі роки вперед.

Етапи підключення та інтеграції в систему опалення

Безпосереднє підключення конвектора до загальної системи опалення може здійснюватися за різними схемами: однотрубною або двотрубною. Двотрубна система є більш сучасною та ефективною, оскільки забезпечує більш рівномірний прогрів усіх приладів незалежно від їх відстані від котла.

При такому підключенні до конвектора підводяться дві труби: подача гарячого теплоносія та «зворотній» трубопровід, по якому охолоджена вода повертається назад до котла для повторного нагрівання. На кожному приладі бажано встановити запірну арматуру та регулюючі вентилі для можливості балансування системи та відключення окремого конвектора для обслуговування без зупинки всього опалення.

Установка терморегулюючої арматури та балансування

Для керування температурою в окремому приміщенні на підлогові конвектори рекомендується встановлювати терморегулятори або термостати. Ці пристрої можуть бути механічними або електронними. Електронні терморегулятори дозволяють задавати температурний графік на добу або тиждень, що суттєво підвищує комфорт та дозволяє заощаджувати енергоресурси.

Термостати для котла, встановлені в поєднанні з кімнатними датчиками, можуть керувати роботою всього контур опалення, включаючи конвектори, теплу підлогу та радіатори, забезпечуючи ідеальний мікроклімат в будинку. Придбати якісні терморегулятори за доступною ціною можна в нашому інтернет-магазині з доставкою у різні міста.

• Вибір терморегулятора: Підбирається за типом системи (механічний, електронний, з виносним датчиком) та максимальним струмом навантаження, якщо він керує сервоприводом.
• Місце встановлення: Терморегулятор монтують на стіні в зручному місці, подалі від прямих сонячних променів та інших джерел тепла. Датчик температури підлоги, якщо він є, розміщують у напівпідлоговій коробці.
• Підключення проводки: Згідно зі схемою виробника, підключають живлення, навантаження (сервопривід або клапан) та датчик температури. Всі роботи проводять при відключеному електроживленні.

Завершальні роботи: перевірка та запуск системи

Після завершення монтажу всіх елементів необхідно провести комплексну перевірку. Систему заповнюють теплоносієм (водою або спеціальним антифризом для опалення) і ретельно видаляють повітря за допомогою кранів Маєвського, які повинні бути встановлені у верхніх точках системи.

Повітряні пробки є найпоширенішою причиною непрацюючих ділянок опалення. Після видалення повітря проводять пробний запуск системи. Температуру теплоносія підвищують поступово, перевіряючи рівномірність прогріву всіх конвекторів.

У процесі роботи слід прислухатися до відсутності сторонніх шумів, таких як булькіння або стукіт. Якщо конвектори обладнані вентиляторами, перевіряють їхню роботу на різних швидкостях. Кінцевим етапом є балансування системи — регулювання витрати теплоносія через кожен прилад за допомогою регулюючих вентилів, щоб у всіх кімнатах досягалася однакова комфортна температура.

Вибір супутнього обладнання та поради щодо експлуатації

Для повноцінної та надійної роботи системи з підлоговими конвекторами необхідне якісне супутнє обладнання. Серцем водяної системи є котел. Це може бути газовий котел, електричний котел або конденсаційний котел, що відрізняється високою ефективністю.

Для великих будинків іноді встановлюють опалювальні котли на твердому паливі або сучасні теплові насоси. Незалежно від типу, важливо, щоб потужність котла відповідала сумарній тепловіддачі всіх споживачів: конвекторів, водяної теплої підлоги, бойлера непрямого нагріву для гарячого водопостачання. Розрахунок краще доручити інженеру-теплотехніку.

Ще одним важливим вузлом є трубна розводка. Для конвекторів часто використовують труби для опалення з матеріалів, стійких до корозії та відкладень. Популярними є металопластикові труби та труби зі зшитого поліетилену, які легко гнуться і дозволяють робити монтаж з мінімальною кількістю з'єднань.

Експлуатація та догляд за підлоговими конвекторами

Після введення системи в експлуатацію для підтримки її ефективності потрібен мінімальний, але регулярний догляд. Найголовніше — це підтримання чистоти декоративної решітки та повітряних каналів. Пилюка та сміття, що накопичуються на решітці та всередині корпусу, перешкоджають вільній циркуляції повітря та значно знижують тепловіддачу.

Решітку необхідно періодично знімати та пилососити. Для моделей з вентиляторами також варто час від часу очищати лопасті вентилятора від пилу. Раз на кілька років рекомендується проводити профілактичний огляд усієї системи опалення, включаючи перевірку тиску, стан запірної арматури та відсутність протікань.

• Щорічне обслуговуня: Перед початком опалювального сезону перевірте роботу терморегуляторів, видаліть повітря з системи, очистіть решітки конвекторів.
• Чистка теплообмінника: Раз на 3-5 років (залежно від якості води) може знадобитися промивка внутрішніх каналів теплообмінника від відкладень солей жорсткості для відновлення тепловіддачі.
• Консервація на літо: Не рекомендується повністю спускати воду з системи. Краще залишити її заповненою під тиском, щоб уникнути корозії внутрішніх поверхонь та потрапляння кисню.
• Перевірка вентиляторів: У моделей з примусовою конвекцією періодично перевіряйте плавність обертання вентиляторів та очищайте їх від пилу.
• Діагностика: При падінні ефективності обігріву переконайтесь, що всі вентилі відкриті, терморегулятори працюють, а в системі немає повітря.

Дотримуючись цих нескладних правил, ви забезпечите довгу та бездоганну роботу підлогових конвекторів, які створюватимуть затишок та тепло у вашому домі протягом багатьох років. Звертайтеся до наших спеціалістів за консультацією щодо підбору, покупки та монтажу підлогових конвекторів.

Ми пропонуємо широкий вибір обладнання та послуги професійної установки по всій Україні за конкурентоспроможною ціною. Створіть ідеальну систему опалення разом з нами!
