Як правильно підключити теплу підлогу: повний гід з монтажу та вибору обладнання

Створення затишку та комфорту у власному домі часто починається з підлоги. Система електричний підігрів підлоги – це інвестиція в ваш щоденний комфорт та енергоефективність житла. Однак, щоб ця система працювала бездоганно та безпечно довгі роки, її необхідно правильно спроектувати та встановити. Цей масштабний гід розкриє всі нюанси того, як виконати підключення теплої підлоги своїми руками або ж грамотно проконтролювати роботу майстрів. Ми детально розберемо всі етапи: від вибору типу системи та необхідних компонентів до монтажу та фінального налаштування. Ви дізнаєтесь, які існують види електрична тепла підлога, як обрати потрібний нагрівальний кабель для теплої підлоги, на що звернути увагу при виборі терморегулятор для теплої підлоги, і, найголовніше, як усе це поєднати в єдину ефективно працюючу систему.

Перш ніж взятися за інструменти, критично важливо зрозуміти, з чим саме ви маєте справу. На сучасному ринку існують різноманітні рішення, і кожне з них має свої особливості застосування. Наприклад, кабель для теплої підлоги в стяжку принципово відрізняється за потужністю та конструкцією від систем, призначених для укладання безпосередньо під плитку. А інфрачервона тепла підлога, яка набула популярності завдяки простоті монтажу, має зовсім інший принцип роботи. Крім того, важливо розрізняти саму концепцію: чи буде це основним джерелом опалення, чи додатковим підігрів підлоги електричний для створення комфортної температури в окремих зонах? Відповіді на ці питання безпосередньо вплинуть на розрахунок потужності, вибір матеріалів і, зрештою, на вартість проекту. Правильний вибір на цьому етапі – це запорука ефективної роботи системи та мінімізації майбутніх витрат на електроенергію.

Вибір типу системи: електричний кабель, інфрачервоні мати або водяний контур?

Першим і найважливішим кроком є вибір типу системи. Від цього рішення залежать всі наступні етапи: підготовка основи, монтаж, фінальне покриття та, звичайно, експлуатаційні витрати. У контексті України, де питання енергоефективності та вартості енергоносіїв є надзвичайно актуальними, цей вибір потребує особливої уваги. Давайте розглянемо три основні технології, що лідирують на ринку.

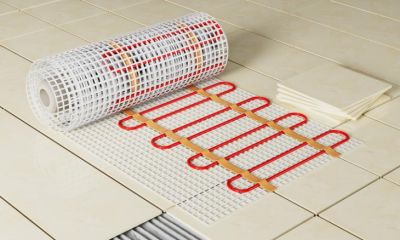

Електричний кабель для теплої підлоги: класика жанру для будь-яких умов

Коли ми говоримо про електричний кабель для теплої підлоги, ми зазвичай маємо на увазі резистивний або змінноопірний (саморегулюючий) кабель. Ця технологія є перевіненою часом і надзвичайно надійною. Резистивний нагрівальний кабель для теплої підлоги – це, по суті, провідник з фіксованим опором, який нагрівається по всій своїй довжині при подачі напруги. Він може бути одножильним або двожильним, причому останній варіант вважається зручнішим у монтажі, оскільки не вимагає повернення другого кінця до точки підключення.

Основним застосуванням такого кабелю є укладання в шар цементно-піщаної стяжки, саме тому його часто називають кабель для теплої підлоги в стяжку. Потужна стяжка виступає тут як масивний теплоакумулятор, що забезпечує рівномірний та тривалий прогрів приміщення, мінімізуючи цикли включення/виключення системи. Це ідеальний варіант для опалення основним, особливо в приміщеннях з високими стелями та великими тепловтратами.

Який кабель для теплої підлоги обрати: резистивний чи саморегулюючий?

Дуже важливо зрозуміти різницю між цими двома типами. Резистивний кабель гріє однаково по всій довжині, незалежно від умов на різних ділянках. Якщо його перекрити важким килимом або меблями, може статися локальний перегрів. Саме тут на сцену виходить саморегулюючий нагрівальний кабель для теплої підлоги в стяжку. Його унікальна полімерна матриця змінює свої властивості в залежності від температури навколишнього середовища.

На ділянці, де кабель перегрівається, його опір зростає, а потужність падає, що дозволяє уникати перегріву та робить систему безпечнішою. Це вирішує проблему з меблями та килимами. Вибір між ними – це компроміс між вартістю та функціональністю. Резистивний варіант дешевший, але саморегулюючий – більш сучасний, економічний у експлуатації та безпечний. Тому, перш ніж купити кабель для теплої підлоги, ретельно оцініть план розстановки меблів у приміщенні.

Інфрачервона тепла підлога: швидкий монтаж та економія енергії

Ця технологія, яку часто називають плівковою, принципово відрізняється від кабельної. Інфрачервона тепла підлога не гріє повітря, а передає енергію безпосередньо предметам і підлоговому покриттю, які потім віддають тепло в приміщення. Це створює дуже комфортне відчуття, аналогічне сонячному теплу. Головною перевагою цієї системи є неймовірна простота монтажу.

Вам не потрібно заливати товсту стяжку; достатньо розстелити плівку на підготовлену ізоляцію, підключити її та накрити фінішним покриттям, наприклад, ламінатом або паркетною дошкою. Саме тому тепла підлога під плитку у вигляді інфрачервоної плівки – не найкращий вибір, оскільки для укладання плитки потрібен шар клею, який може порушити контакт з плівкою. Однак існують інфрачервоні стержневі мати, які вже пристосовані під заливання плитковим клеєм. Ця система також вважається дуже економічною завдяки високій швидкості прогріву та низькій інерційності.

Водяна тепла підлога: потужне рішення для приватних будинків

Система водяна тепла підлога є найскладнішою у монтажі, але найбільш економічною в експлуатації, особливо якщо у вас є доступний джерело дешевої енергії, як-от газовий котел або тепловий насос. Принцип роботи полягає в циркуляції розігрітого теплоносія (води або антифризу) по системі труб, укладених у стяжку.

Організація такої системи в багатоквартирних будинках з централізованим опаленням в Україні пов'язана з низкою юридичних та технічних складнощів і часто вимагає спеціальних дозволів. Тому тепла підлога водяна – це, перш за все, прерогатива приватного домобудування. Її монтаж включає укладання шару теплоізоляції, армування, розкладання труб за спеціальною схемою («равлик» або «змійка») з певним кроком, і подальше заливання потужної стяжки. Для керування такою системою використовуються спеціальні змішувальні вузли та терморегулятори для водяної теплої підлоги, які контролюють температуру теплоносія, а не повітря.

Монтаж нагрівального кабелю: від розрахунку до укладання в стяжку

Якщо ваш вибір зупинився на класичному електричному кабелі, то найвідповідальнішим етапом буде його монтаж. Правильне втілення цієї технології гарантує її довговічність та ефективність. Цей процес вимагає ретельної підготовки, точних розрахунків та неухильного дотримання технології.

Підготовка основи та розрахунок потужності кабелю

Перш ніж почати укладати кабель для теплої підлоги, необхідно створити ідеально рівну, чисту та міцну основу. Усі нерівності та тріщини повинні бути зашпакльовані. Далі, на всю поверхню підлоги укладається шар теплоізоляції. Цей крок є критично важливим для економії енергії. Без теплоізоляції значний відсоток тепла буде йти на обігрів перекриття або грунту, а не вашого приміщення.

Після цього розробляється схема укладання кабелю. Тут необхідно визначитися з тим, який кабель для теплої підлоги вам потрібен за потужністю. Розрахунок проводиться виходячи з тепловтрат приміщення та призначення системи (додаткове чи основне опалення). Для додаткового обігріву вологих приміщень (ванна, туалет) часто вистачає 150-180 Вт/м², тоді як для основного опалення житлової кімнати може знадобитися 200 Вт/м² і більше. На основі цієї потужності та площі, що обігрівається, підбирається довжина та питома потужність кабелю.

Процес укладання та фіксації нагрівального елемента

Коли схема готова та розрахована потужність, можна приступати до безпосереднього монтажу. На шар теплоізоляції укладається монтажна стрічка або спеціальна сітка, яка допоможе фіксувати нагрівальний кабель для теплої підлоги з заданим кроком. Дуже важливо дотримуватися обраного кроку укладання (відстань між сусідними витками), оскільки його зменшення призведе до локального перегріву, а збільшення – до появи «зигзагів» температури на підлозі.

Кабель розкладається рівномірними петлями, уникаючи перетинів та надто різких згинів. Особливу увагу приділіть місцям встановлення датчика температури підлоги та терморегулятор на теплу підлогу. Датчик повинен розташовуватися всередині гофрованої трубки, рівно посередині між двома витками кабелю, щоб точно вимірювати температуру і не піддаватися механічним навантаженням під час заливання стяжки. Після того як весь електричний кабель для теплої підлоги розкладений та закріплений, обов'язково проводять вимірювання його опору та ізоляції, щоб переконатися в цілісності системи до моменту заливання.

Вибір та підключення терморегулятора: мозок системи "теплий підлога"

Система електрична тепла підлога була б неефективною та незручною в експлуатації без правильно підібраного та підключеного терморегулятора. Цей невеликий пристрій відповідає за підтримку комфортної температури, економію електроенергії та загальну безпеку системи.

Види терморегуляторів: від механіки до смарт-керування

Сьогодні споживач має широкий вибір різних за складністю та функціоналом пристроїв. Найпростіші механічні термостати працюють за принципом увімкнуто/вимкнуто, маючи тільки регулятор температури. Вони надійні та недорогі, але не відрізняються високою точністю. Наступним кроком є електронні терморегулятори. Вони оснащені цифровим дисплеєм та дозволяють точно задавати температуру з точністю до градуса.

Найдосконалішим класом є програмовані терморегулятори, які дозволяють встановлювати різний температурний графік на кожен день тижня. Наприклад, у робочий час, коли нікого немає вдома, система може підтримувати мінімальну температуру, а за годину до вашого повернення – почати інтенсивно прогрівати приміщення. Сучасні смарт-моделі з підключенням до Wi-Fi дозволяють керувати підігрів підлоги електричний з будь-якої точки світу через смартфон. Вибір залежить від вашого бюджету та бажання заощаджувати на електроенергії.

Схема та нюанси підключення терморегулятора

Процес підключення терморегулятора є фінальним етапом зборки електричної частини системи. Цю роботу слід довіряти лише кваліфікованому електрику, оскільки вона пов'язана з роботою з мережею 220В. Стандартна схема підключення передбачає підведення до пристрою трьох груп проводів: живлення від квартирного щитка (фазний, нульовий та заземлення), проводів від нагрівальний кабель для теплої підлоги та проводів від датчика температури підлоги.

Усі вони підключаються до відповідних клемних затискачів, позначених на корпусі пристрою. Критично важливо дотримуватися схеми, наведеної в інструкції до конкретної моделі. Після фізичного підключення та перевірки всіх з'єднань, терморегулятор для теплої підлоги встановлюється в монтажну коробку, після чого система готова до першого запуску. Перший запуск завжди проводять після повного висихання стяжки або плиткового клею (через 14-28 днів), починаючи з невисоких температур і поступово її підвищуючи.

Фінальні етапи: тестування системи та укладання фінішного покриття

Після того як виконано всі попередні роботи, настає час для фінальних штрихів. Ці етапи визначають не тільки естетику, але й довговічність та ефективність вашої теплої підлоги.

Заливання стяжки та укладання плитки

Якщо ви використовуєте кабель для теплої підлоги під плитку у вигляді кабельної системи, то після його укладання та перевірки опору необхідно залити систему цементно-піщаною стяжкою мінімальною товщиною 3-5 см над кабелем. Ця стяжка виконує роль масивного теплоакумулятора, забезпечуючи рівномірний прогрів і захищаючи сам кабель від механічних пошкоджень.

Після повного висихання стяжки (що займає до 28 днів) можна приступати до укладання плитки. Для цього використовують спеціальні плиткові клеї, придатні для використання з системами обігріву. Вони повинні мати хорошу теплопровідність та еластичність, щоб компенсувати теплове розширення. У випадку з інфрачервона тепла підлога плівкового типу, укладання плитки безпосередньо на неї не рекомендується; для цього існують спеціальні стержневі мати, які ідеально підходять під закладення в шар клею.

Перший запуск та експлуатація: що потрібно знати

Перше ввімкнення – це відповідальний момент. Ніколи не включайте систему на повну потужність одразу після завершення монтажних робіт, якщо стяжка або клей ще не висохли. Це може призвести до утворення парів всередині шару та появи тріщин. Початкове налаштування термостат для теплої підлоги слід починати з мінімальної температури (наприклад, +15°C), і поступово, протягом кількох днів, підвищувати її до комфортного рівня.

Це дозволить стяжці та клею остаточно «доспіти» без стресу. Під час експлуатації пам'ятайте, що система тепла підлога, особливо електрична, має значну теплову інерцію. Вона повільно нагрівається і повільно остигає. Тому немає сенсу вимикати її на ніч, якщо у вас не програмований терморегулятор. Економічніше встановити комфортну температуру і дозволити системі підтримувати її в автоматичному режимі, уникаючи різких скачків споживання енергії для повторного прогріву масивної стяжки. Правильно підібраний, змонтований та експлуатований електричний підігрів підлоги буде дарувати вам затишок та комфорт довгі роки.
