Как правильно подключить теплый пол: полный гид по монтажу и выбору оборудования

Создание уюта и комфорта в собственном доме часто начинается с пола. Система электрический подогрев пола – это инвестиция в ваш ежедневный комфорт и энергоэффективность жилья. Однако, чтобы эта система работала безупречно и безопасно долгие годы, ее необходимо правильно спроектировать и установить. Этот масштабный гид раскроет все нюансы того, как выполнить подключение теплого пола своими руками или же грамотно проконтролировать работу мастеров. Мы детально разберем все этапы: от выбора типа системы и необходимых компонентов до монтажа и финальной настройки. Вы узнаете, какие существуют виды электрический теплый пол, как выбрать нужный нагревательный кабель для теплого пола, на что обратить внимание при выборе терморегулятор для теплого пола, и, самое главное, как все это соединить в единую эффективно работающую систему.

Прежде чем взяться за инструменты, критически важно понять, с чем именно вы имеете дело. На современном рынке существуют разнообразные решения, и каждое из них имеет свои особенности применения. Например, кабель для теплого пола в стяжку принципиально отличается по мощности и конструкции от систем, предназначенных для укладки непосредственно под плитку. А инфракрасный теплый пол, который приобрел популярность благодаря простоте монтажа, имеет совсем другой принцип работы. Кроме того, важно различать саму концепцию: будет ли это основным источником отопления, или дополнительным подогрев пола электрический для создания комфортной температуры в отдельных зонах? Ответы на эти вопросы непосредственно повлияют на расчет мощности, выбор материалов и, в конечном счете, на стоимость проекта. Правильный выбор на этом этапе – это залог эффективной работы системы и минимизации будущих затрат на электроэнергию.

Выбор типа системы: электрический кабель, инфракрасные маты или водяной контур?

Первым и самым важным шагом является выбор типа системы. От этого решения зависят все последующие этапы: подготовка основания, монтаж, финишное покрытие и, конечно, эксплуатационные расходы. В контексте Украины, где вопросы энергоэффективности и стоимости энергоносителей являются чрезвычайно актуальными, этот выбор требует особого внимания. Давайте рассмотрим три основные технологии, лидирующие на рынке.

Электрический кабель для теплого пола: классика жанра для любых условий

Когда мы говорим про электрический кабель для теплого пола, мы обычно имеем в виду резистивный или переменного сопротивления (саморегулирующийся) кабель. Эта технология является проверенной временем и чрезвычайно надежной. Резистивный нагревательный кабель для теплого пола – это, по сути, проводник с фиксированным сопротивлением, который нагревается по всей своей длине при подаче напряжения. Он может быть одножильным или двужильным, причем последний вариант считается более удобным в монтаже, поскольку не требует возврата второго конца к точке подключения.

Основным применением такого кабеля является укладка в слой цементно-песчаной стяжки, именно поэтому его часто называют кабель для теплого пола в стяжку. Мощная стяжка выступает здесь как массивный теплоаккумулятор, обеспечивающий равномерный и продолжительный прогрев помещения, минимизируя циклы включения/выключения системы. Это идеальный вариант для отопления основного, особенно в помещениях с высокими потолками и большими теплопотерями.

Какой кабель для теплого пола выбрать: резистивный или саморегулирующийся?

Очень важно понять разницу между этими двумя типами. Резистивный кабель греет одинаково по всей длине, независимо от условий на разных участках. Если его перекрыть тяжелым ковром или мебелью, может произойти локальный перегрев. Именно здесь на сцену выходит саморегулирующийся нагревательный кабель для теплого пола в стяжку. Его уникальная полимерная матрица меняет свои свойства в зависимости от температуры окружающей среды.

На участке, где кабель перегревается, его сопротивление растет, а мощность падает, что позволяет избегать перегрева и делает систему более безопасной. Это решает проблему с мебелью и коврами. Выбор между ними – это компромисс между стоимостью и функциональностью. Резистивный вариант дешевле, но саморегулирующийся – более современный, экономичный в эксплуатации и безопасный. Поэтому, прежде чем купить кабель для теплого пола, тщательно оцените план расстановки мебели в помещении.

Инфракрасный теплый пол: быстрый монтаж и экономия энергии

Эта технология, которую часто называют пленочной, принципиально отличается от кабельной. Инфракрасный теплый пол не греет воздух, а передает энергию непосредственно предметам и напольному покрытию, которые затем отдают тепло в помещение. Это создает очень комфортное ощущение, аналогичное солнечному теплу. Главным преимуществом этой системы является невероятная простота монтажа.

Вам не нужно заливать толстую стяжку; достаточно расстелить пленку на подготовленную изоляцию, подключить ее и накрыть финишным покрытием, например, ламинатом или паркетной доской. Именно поэтому теплый пол под плитку в виде инфракрасной пленки – не лучший выбор, так как для укладки плитки нужен слой клея, который может нарушить контакт с пленкой. Однако существуют инфракрасные стержневые маты, которые уже приспособлены под заливку плиточным клеем. Эта система также считается очень экономичной благодаря высокой скорости прогрева и низкой инерционности.

Водяной теплый пол: мощное решение для частных домов

Система водяной теплый пол является самой сложной в монтаже, но наиболее экономичной в эксплуатации, особенно если у вас есть доступный источник дешевой энергии, как-то газовый котел или тепловой насос. Принцип работы заключается в циркуляции разогретого теплоносителя (воды или антифриза) по системе труб, уложенных в стяжку.

Организация такой системы в многоквартирных домах с централизованным отоплением в Украине связана с рядом юридических и технических сложностей и часто требует специальных разрешений. Поэтому теплый пол водяной – это, прежде всего, прерогатива частного домостроения. Ее монтаж включает укладку слоя теплоизоляции, армирование, раскладку труб по специальной схеме («улитка» или «змейка») с определенным шагом, и последующую заливку мощной стяжки. Для управления такой системой используются специальные смесительные узлы и терморегуляторы для водяного теплого пола, которые контролируют температуру теплоносителя, а не воздуха.

Монтаж нагревательного кабеля: от расчета до укладки в стяжку

Если ваш выбор остановился на классическом электрическом кабеле, то самым ответственным этапом будет его монтаж. Правильное воплощение этой технологии гарантирует ее долговечность и эффективность. Этот процесс требует тщательной подготовки, точных расчетов и неукоснительного соблюдения технологии.

Подготовка основания и расчет мощности кабеля

Прежде чем начать укладывать кабель для теплого пола, необходимо создать идеально ровное, чистое и прочное основание. Все неровности и трещины должны быть зашпаклеваны. Далее, на всю поверхность пола укладывается слой теплоизоляции. Этот шаг является критически важным для экономии энергии. Без теплоизоляции значительный процент тепла будет идти на обогрев перекрытия или грунта, а не вашего помещения.

После этого разрабатывается схема укладки кабеля. Здесь необходимо определиться с тем, какой кабель для теплого пола вам нужен по мощности. Расчет проводится исходя из теплопотерь помещения и назначения системы (дополнительное или основное отопление). Для дополнительного обогрева влажных помещений (ванная, туалет) часто достаточно 150-180 Вт/м², тогда как для основного отопления жилой комнаты может потребоваться 200 Вт/м² и более. На основе этой мощности и площади, которая обогревается, подбирается длина и удельная мощность кабеля.

Процесс укладки и фиксации нагревательного элемента

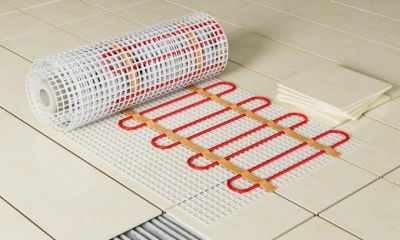

Когда схема готова и рассчитана мощность, можно приступать к непосредственному монтажу. На слой теплоизоляции укладывается монтажная лента или специальная сетка, которая поможет фиксировать нагревательный кабель для теплого пола с заданным шагом. Очень важно соблюдать выбранный шаг укладки (расстояние между соседними витками), поскольку его уменьшение приведет к локальному перегреву, а увеличение – к появлению «зигзагов» температуры на полу.

Кабель раскладывается равномерными петлями, избегая пересечений и слишком резких изгибов. Особое внимание уделите местам установки датчика температуры пола и терморегулятор на теплый пол. Датчик должен располагаться внутри гофрированной трубки, ровно посередине между двумя витками кабеля, чтобы точно измерять температуру и не подвергаться механическим нагрузкам во время заливки стяжки. После того как весь электрический кабель для теплого пола разложен и закреплен, обязательно проводят измерение его сопротивления и изоляции, чтобы убедиться в целостности системы до момента заливки.

Выбор и подключение терморегулятора: мозг системы "теплый пол"

Система электрический теплый пол была бы неэффективной и неудобной в эксплуатации без правильно подобранного и подключенного терморегулятора. Этот небольшой прибор отвечает за поддержание комфортной температуры, экономию электроэнергии и общую безопасность системы.

Виды терморегуляторов: от механики до смарт-управления

Сегодня потребитель имеет широкий выбор различных по сложности и функционалу устройств. Самые простые механические термостаты работают по принципу включено/выключено, имея только регулятор температуры. Они надежны и недороги, но не отличаются высокой точностью. Следующим шагом являются электронные терморегуляторы. Они оснащены цифровым дисплеем и позволяют точно задавать температуру с точностью до градуса.

Наиболее совершенным классом являются программируемые терморегуляторы, которые позволяют устанавливать разный температурный график на каждый день недели. Например, в рабочее время, когда никого нет дома, система может поддерживать минимальную температуру, а за час до вашего возвращения – начать интенсивно прогревать помещение. Современные смарт-модели с подключением к Wi-Fi позволяют управлять подогрев пола электрический из любой точки мира через смартфон. Выбор зависит от вашего бюджета и желания экономить на электроэнергии.

Схема и нюансы подключения терморегулятора

Процесс подключения терморегулятора является финальным этапом сборки электрической части системы. Эту работу следует доверять только квалифицированному электрику, так как она связана с работой с сетью 220В. Стандартная схема подключения предусматривает подведение к устройству трех групп проводов: питание от квартирного щитка (фазный, нулевой и заземление), проводов от нагревательный кабель для теплого пола и проводов от датчика температуры пола.

Все они подключаются к соответствующим клеммным зажимам, обозначенным на корпусе устройства. Критически важно придерживаться схемы, приведенной в инструкции к конкретной модели. После физического подключения и проверки всех соединений, терморегулятор для теплого пола устанавливается в монтажную коробку, после чего система готова к первому запуску. Первый запуск всегда проводят после полного высыхания стяжки или плиточного клея (через 14-28 дней), начиная с невысоких температур и постепенно ее повышая.

Финальные этапы: тестирование системы и укладка финишного покрытия

После того как выполнены все предыдущие работы, настает время для финальных штрихов. Эти этапы определяют не только эстетику, но и долговечность и эффективность вашего теплого пола.

Заливка стяжки и укладка плитки

Если вы используете кабель для теплого пола под плитку в виде кабельной системы, то после его укладки и проверки сопротивления необходимо залить систему цементно-песчаной стяжкой минимальной толщиной 3-5 см над кабелем. Эта стяжка выполняет роль массивного теплоаккумулятора, обеспечивая равномерный прогрев и защищая сам кабель от механических повреждений.

После полного высыхания стяжки (что занимает до 28 дней) можно приступать к укладке плитки. Для этого используют специальные плиточные клеи, пригодные для использования с системами обогрева. Они должны иметь хорошую теплопроводность и эластичность, чтобы компенсировать тепловое расширение. В случае с инфракрасный теплый пол пленочного типа, укладка плитки непосредственно на нее не рекомендуется; для этого существуют специальные стержневые маты, которые идеально подходят под заложение в слой клея.

Первый запуск и эксплуатация: что нужно знать

Первое включение – это ответственный момент. Никогда не включайте систему на полную мощность сразу после завершения монтажных работ, если стяжка или клей еще не высохли. Это может привести к образованию паров внутри слоя и появлению трещин. Начальную настройку термостат для теплого пола следует начинать с минимальной температуры (например, +15°C), и постепенно, в течение нескольких дней, повышать ее до комфортного уровня.

Это позволит стяжке и клею окончательно «дозреть» без стресса. Во время эксплуатации помните, что система теплый пол, особенно электрическая, имеет значительную тепловую инерцию. Она медленно нагревается и медленно остывает. Поэтому нет смысла выключать ее на ночь, если у вас не программируемый терморегулятор. Экономичнее установить комфортную температуру и позволить системе поддерживать ее в автоматическом режиме, избегая резких скачков потребления энергии для повторного прогрева массивной стяжки. Правильно подобранный, смонтированный и эксплуатируемый электрический подогрев пола будет дарить вам уют и комфорт долгие годы.
